ABS 005

GENEL TARİF

Uluslar arası standartlara uygun tünel içleri için özel geliştirilmiş, ikaz, uyarı ve emniyet amaçlı ABS mamul prizmatik elektrikli trafik yol butonudur.

TEKNİK ÖZELLİKLERİ

Materyali	: ABS

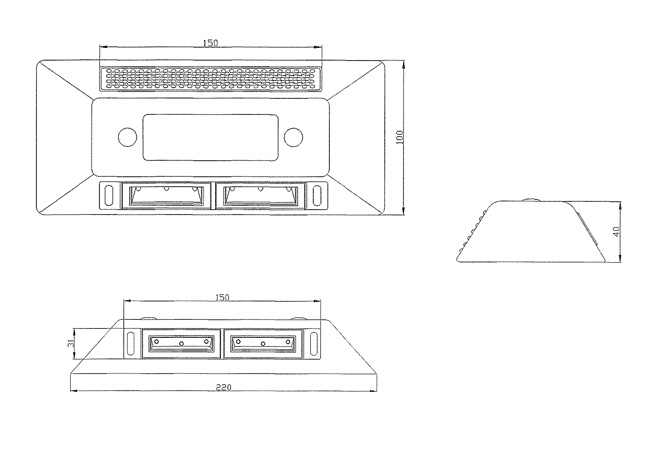

Ebatları	: 220 * 100 mm.
Gövde Yüksekliği	: 40 mm.
Gövde Rengi	: Beyaz
Uygulama Detayı	: Beton veya asfalt yüzeye yapıştırılarak monte edilir.
Led Adedi	: Her iki yüzünde 6’şar adet
Led Rengi	: Beyaz,kırmızı,sarı
Yön	: Tek veya Çift
Kullanım Alanları	: Tünel İçleri
Kullanım Amacı	: İkaz, uyarı, emniyet
Ankraj Özelliği	: Ankrajsız

ANA GÖVDE :
Üst yüzey kaplama malzemesi ABS katkılı ateş almayan plastik kaplama olacaktır. Kaplama rengi beyaz olacaktır. Tünel içlerinde yüksek görünümlü optiksel hat gösterge sistemi vazifesi görecektir. Bu sistem, gözlerin tünel içerisinde farklı aydınlatma görmeye ihtiyaç duyduğu yerler olan tünel girişleri için çok önemlidir.

Ebadı	: 220 * 100 mm.
Gövde Yüksekliği	: 40 mm.

LEDLER :
Butonun her iki yüzünde 6 şar adet led olacaktır.

Led Rengi	: Beyaz, Kırmızı ve Sarı olacaktır.
LED’lere ait aydınlatma şiddeti	: Kontrol ünitesi boyunca devamlı olacaktır.
LED’ler için koruyucu cam özl.	: Kir toplamayı engelleyici ve kolaylıkla temizlenebilen cam özelliğe sahip olacaktır.
LED modüllerin bağlantısı	: Vidalar, somunlar aracılığıyla ana gövdeye bağlanacaktır.
LED’ler arasındaki uzaklık	: Uluslararası kullanımlara uygun olarak tünel girişlerinde 10 – 15m; tünel içerisinde 20-25m. olacaktır.

Butonlar LED modüllerin kontrol edilmesi tünel uzunluklarına bağlı olarak bir veya birkaç tane kontrol ünitesi tarafından yönetilecektir. Bu modeller en iyi tünel duvarlarına veya bordür taşlarına monte edilecektir.

LED modüller yüksek diod görünümlü sarı, kırmızı ve beyaz ışık verecek  ve aydınlık ayarlanabilinir olacaktır. LED’ler otomatik olarak gündüz (yüksek aydınlatma) ve gece (düşük aydınlatma) uygulamalarında ayarlanabilecektir.

ENERJI VE KABLO BAĞLANTISI :

Kablo,esnek, ateş almamak üzere izole edilecek, kaplama dahil olmak üzere çapı  2 x 1,5mm, 9mm olacaktır. Ana enerji destekçisi (230 V) veya güneş enerji destekli, çıkış gerilimi 24 Volacaktır. (Elektrik güç kaynağı ana bağlantı kablosu veya güneş enerji sistemi aracılığı ile desteklenecektir.) LED modüllerdeki enerji harcaması çok düşük olacaktır. Örneğin; 300m uzunluktaki tünel için enerji sarfiyatı bir yıl için yaklaşık olarak 200kWh  olacaktır.
