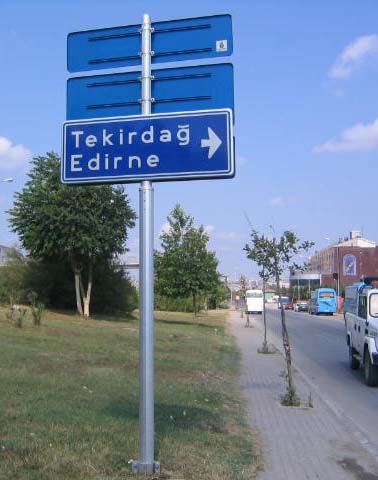

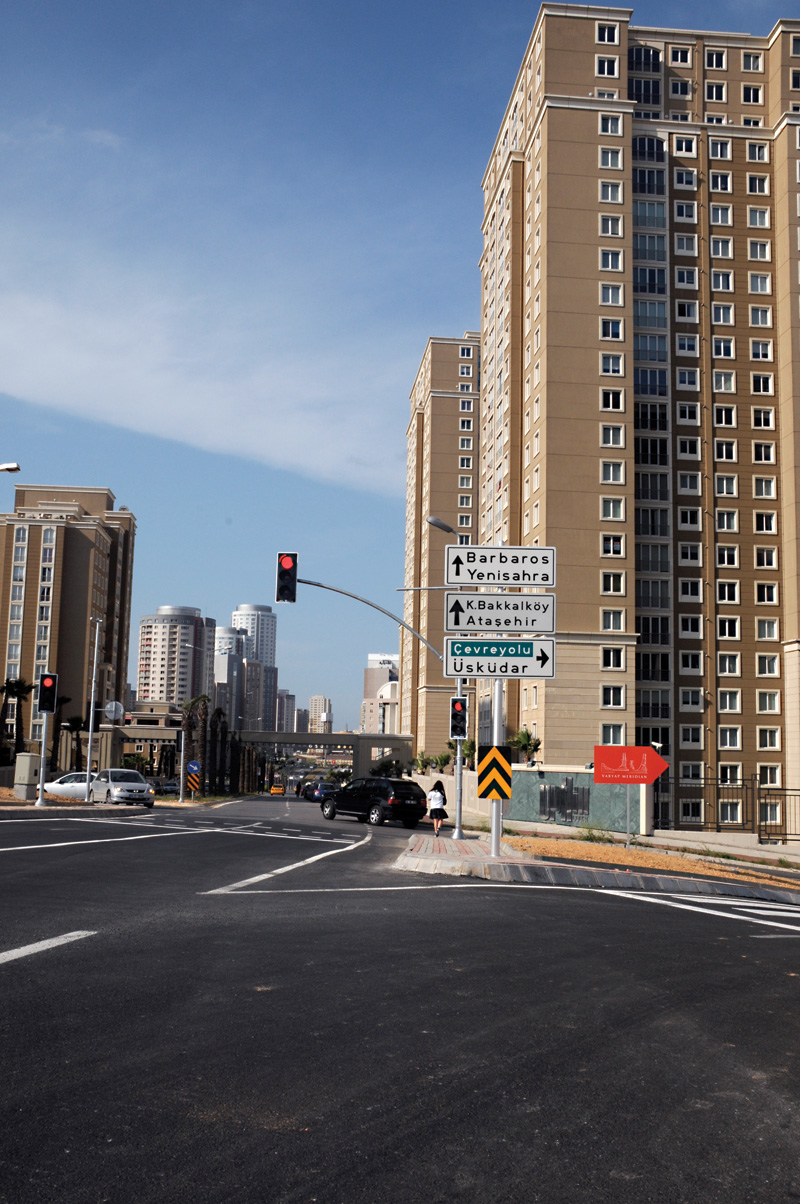

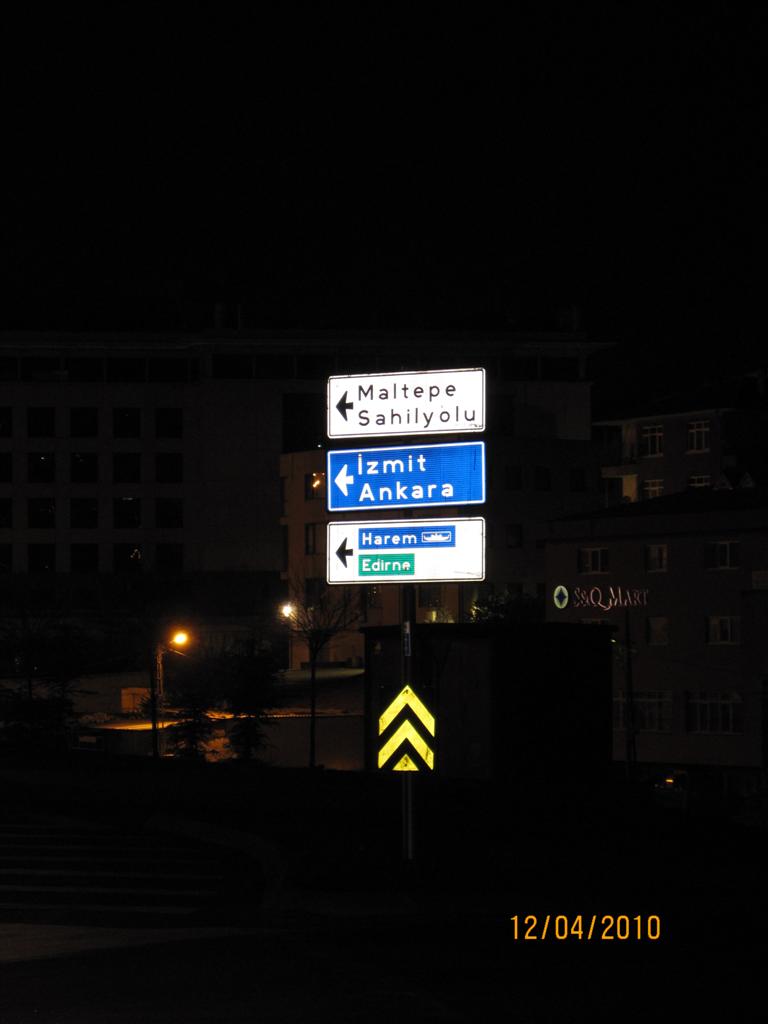

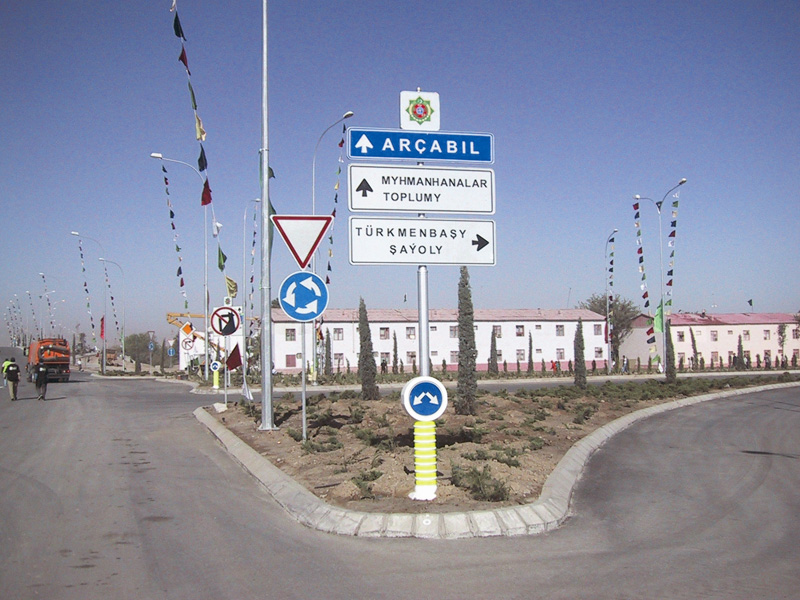

Tava Tipi Aluminyum Esaslı Kavşak İçin Yön Bilgi Levhası
Tava tipi alüminyum esaslı yön bilgi levhaları;
- Yönlendirme mesajlarının yazılı olduğu paneller
- Sistem taşıyıcı direği
- Bağlantı elemanları
- Ankraj sistemi,
Parçalarından oluşur. Paneller, direk ve bağlantı elemanları (kelepçe) eloksallı alüminyumdan imal edilir.
PANELLER:
3 mm.kalınlığındaki alüminyum levhanın dört kenarı ve köşeleri 90 derece ve en az 16 mm.en fazla 20 mm.ölçülerinde düzgün olarak bükülmüştür. Levha tek taraflı kullanıma uygun ve ön yüzü müşteri/idarenin istediği tipte reflektif malzeme kaplıdır.Levhanın arkası tercihe göre elektrostatik boyalı veya boyasız olarak imal edilir.Panelin arka yüzüne, direğe bağlantı yapabilmek için ray kaynatılmıştır.
Levhalar standart olarak;
40*160 cm.,
40*190 cm.,
60*160 cm.,
60*190 cm., ebatlarında üretilmektedir.
SİSTEM TAŞIYICI DİREĞİ:
Sistem Taşıyıcı Direği birbirinin içine geçen (teleskobik), eloksallı alüminyumdan mamul iç ve dış direkten oluşmaktadır. Dış direğin çapı 125 mm. et kalınlığı 4 mm.ve onaltıgen şeklindedir. İç direk ise 4 mm.et kalınlığındadır. Teleskobik olması sayesinde iç direk üzerine konulacak panellerin eklenmesi ve çıkartılması durumunda kullanılabilecek şekilde, istenilen seviyede ayarlanabilir.
BAĞLANTI ELEMANLARI :
Tava Tipi Kavşak içi Yön Bilgi Levhasında, panelleri direğe bağlayacak kelepçeler eloksallı alüminyumdan dönmeyi önleyecek şekilde dizayn edilmiştir. Kullanılan cıvata, somun ve pullar galvanizlidir.
ANKRAJ SİSTEMİ:
Tava Tipi Kavşak içi Yön Bilgi Levhası ankrajı boru tip olup, beton ve kazı masrafını minimum seviyeye indirmiştir.
